商场装修是项大工程,涉及的范围比较广,所以商场装修图纸比较复杂。商场装修图纸应包括:装修布置图纸、电气图纸、空调图纸、给(排)水系统图、消防图纸、弱电图纸和店面效果图。

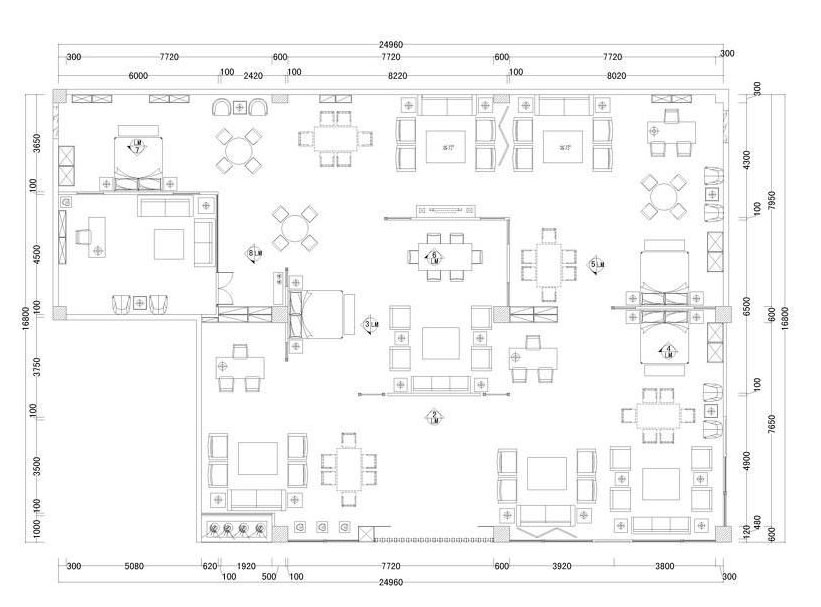

商场装修图


1、装修布置图纸:天花图、地面图、隔墙放线图、立面图、大样图、材料清单表、装修设计说明、平面布局图(需标注活动道具、固定展柜以及其所用材质)、施工详图(含招牌制作尺寸、材料、颜色);

2、电气图纸:电气系统图、照明回路图、开关插座回路图、电气设计说明;

3、空调图纸:空调给水图、空调排水图、空调设备布局图、空调通风管道施工详图(管径、用材的标注)、增加空调机组的技术参数(型号、制冷量、功率)表、油烟管道施工图、厨房补风系统施工详图;

4、给(排)水系统图:给水管道布设图(标注管径、用材型号)、排水管道布设图(标注管径、用材型号、坡度);防水层施工详图(提供防水用材出厂证明)、厨房抬高地面及回填层泄水管布设图(标明回填层用材);

5、消防图纸:喷淋布设图、烟(温)感接线布局图、疏散指示及应急照明布局图;消火栓警铃布局图、卷帘安装位置图、防排烟管道图;

6、弱电图纸:网线、监控及电话线布局图;

7、店面效果图:门面效果、室内效果、收银台效果图。


商场装修效果图


以上就是商场装修时都需要用到的图纸。
